YAT Yet Another Terminal

Descripción

Programa para Ingeniería, prueba y depuración de comunicaciones en serie. Admite RS-232 / RS-422 / RS-423 / RS-485, así como TCP / IP Client / Server / AutoSocket, UDP / IP Client / Server / PairSocket y USB Ser / HID. Optimizado para conjuntos de comandos simples, Ejemplo: Sistemas embebidos.



Características

+ Terminal serie (punto final de conexión - connection endpoint) para fines de ingeniería, prueba y depuración.
+ El reemplazo perfecto del popular programa HyperTerminal o Windows 3.x.
+ Modo de entrada configurable.
+ Comandos de texto de una línea.
+ Comandos de texto de varias líneas.
+ Envío de archivos; incluida la opción para excluir comentarios o líneas vacías.
+ Historia de los comandos recientes.
+ Número ilimitado de comandos predefinidos.
+ Reordenar, cortar / copiar / pegar, exportar / importar e incluso vincular comandos predefinidos.
+ Escapes para bin / oct / dec / hex como \h(4F 4B)", así como el estilo C, C-style "0x4F" y "0b01001111".
+ Escapes para controles ASCII como "<CR><LF>", así como el estilo C, C-style "\r\n".
+ Comandos especiales como "\!(EOL)", "\!(NoEOL)", "\!(Delay(100))", "\!(LineDelay(500))", "\!(LineInterval(500))", "\!(LineRepeat(10))".
+ Cambio sobre la marcha de la configuración de comunicación utilizando, Ejemplo "\!(Baud(115200))".
+ Opción de disparo para activar automáticamente una acción.
+ Opción de disparo para activar automáticamente una respuesta.
+ Filtrar o suprimir líneas de un patrón dado.
+ Monitoreo y registro versátil de datos enviados y recibidos.
+ Opciones de formato para una excelente legibilidad.
+ Soporte para numerosas codificaciones de caracteres de uno y varios bytes (SBCS / DBCS / MBCS).
+ Representación de valor Unicode.
+ Funcionalidad de Search / Find, incluido Regex.
+ Opciones avanzadas para texto y comunicación binaria.
+ Opciones avanzadas para la depuración en profundidad RS-232 / RS-422 / RS-423 / RS-485 del control de flujo, interrupción y almacenamiento en búfer.
+ Espacio de trabajo que admite múltiples terminales.
+ Teclado totalmente operable.
+ Línea de comandos versátil de Shell / PowerShell de Windows que incluye operación Head-Less.



Imágenes del Programa

YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic
YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic
YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic
YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic
YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic
YAT Yet Another Terminal, Programa Terminal para descargar el Registro Detallado de Llamadas de los Conmutadores Panasonic



Descarga Gratis del Programa YAT

Descarga GRATIS YAT Yet Another Terminal







Conmutador Panasonic KX-NS500 Configurar Salida SMDR REDCE Tarificador por TCP/IP

Descripción

El Conmutador IP-PBX Panasonic KX-NS500 tienen la salida SMDR REDCE para conectar el Tarificador de Llamadas Telefónicas o algún programa de captura de llamadas como datos de texto plano por TCP/IP con la misma dirección IP del NS500 por el puerto 2300. Esta salida tiene un usuario "SMDR" que no se puede modificar y una contraseña que puede configurarse a través de la consola de administración web y que de forma predeterminada es "PCCSMDR".

En la siguiente pantalla del menú "Configuración PBX (PBX Configuration)" del submenu "11. Mantenimiento (11. Maintenance)", "1. Principal (Main)" se muestran los parámetros de configuración de la Salida SMDR REDCE del Conmutador NS500, en la sección "Formato REDCE (SMDR Format)" se puede ver el "Puerto" que debe de ser "LAN (TELNET)", los demás parámetros se recomienda no cambiarlos a menos que requiera la información especifica, en la siguiente sección "Información de impresión (Print information)" le recomendamos activar todos los parámetros con "Imprimir (Print)" ya que regularmente solo "Llamada Saliente (Outgoing Call)" esta en ese modo y todos los demás en "No imprimir (No Print)"



En el mismo menú "Configuración PBX (PBX Configuration)" en el submenu "11. Mantenimiento (11. Maintenance)", sección "1. Principal (Main)" se muestran los parámetros de configuración de la Opción SMDR REDCE del Conmutador NS500, en la sección "Opción REDCE (SMDR Option)" se recomienda no cambiarlos a menos que requiera datos específicos de cada opción, en la siguiente sección "Red Local LAN (LAN)" se encuentra el "Número de puerto del REDCE (SMDR Port Number)" configurado en el 2300, no lo cambie a menos que sea estrictamente necesario, en la área "Contraseña REDCE (SMDR Password)" se encuentra el valor por defecto "PCCSMDR" puede ser cambiado si lo necesita.

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-NS500



Conexión

La conexión entre el Conmutador Panasonic KX-NS500 y el programa Tarificador o recolector de registros como el YAT es mediante una conexión TCP/IP con la misma dirección IP del Conmutador NS500 que por defecto es 192.168.0.101 por el puerto 2300



Configuración

La configuración en el Sistema Tarificador o en el Programa YAT para captura de registros de las llamadas telefónicas a un archivo de texto es principalmente la dirección IP del Conmutador NS500 que por default 192.168.0.101, el puerto de conexión 2300 y el tipo de puerto es Cliente TCP/IP. Adicionalmente a esto quizás sea necesario configurar el salto de línea como <CR> + <LF>. La codificación es TTY ANSI. Debe de considerar que su programa Tarificador de llamadas debe de tener la habilidad de mandar de forma automática el usuario y la contraseña poco después de abrir la conexión con el puerto del conmutador.

Configuración de dirección IP, tipo de puerto TCP/IP, puerto de conexión 2300 para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500



También es necesario cambiar el tipo de Extensión a .TXT, de los archivos del registro detallado de llamadas, esto ya que Windows por seguridad no deja guardar archivos con extensión .LOG. Para este cambio debe entrar al Menú Log, después Setting o puede oprimir las teclas Shift+Ctrl+L

Configuración de Extension a TXT de los archivos Conmutador Panasonic KX-NS500



También es necesario cambiar el tipo de Extensión a .TXT, de los archivos del registro detallado de llamadas, esto ya que Windows por seguridad no deja guardar archivos con extensión .LOG. Para este cambio debe entrar al Menú Log, después Setting o puede oprimir las teclas Shift+Ctrl+L

Configuración de Extension a TXT de los archivos Conmutador Panasonic KX-NS500



Registro

Por seguridad el SMDR REDCE del Conmutador Panasonic KX-NS500 al conectarse por TCP/IP necesita un Usuario y Contraseña para poder empezar a desplegar los registros de las llamadas. El Usuario NO puede cambiarse, es SMDR y la contraseña por defecto es PCCSMDR y se puede cambiar si lo desea. Al momento de conectarse el Programa, el conmutador NS500 solo responde con un guion medio "-", inmediatamente sin retorno, teclee SMDR, el equipo responderá con "Enter Password:" teclee aquí la contraseña PCCSMDR y retorno. Después del Registro en la salida SMDR REDCE del NS500 se desplegaran inmediatamente los registros de llamadas salientes principalmente y si se seleccionaron también saldrán los detalles de las llamadas entrantes, internas, registro / baja de grupo, estado de la habitación, aviso temporizado o llamada despertador y los errores leves y graves que el Conmutador NS500 reporte.

Ejemplo de Registro de Conexión TCP/IP de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-NS500








Conmutador Panasonic KX-NS1000 Configurar Salida SMDR REDCE Tarificador por RS-232 y TCP/IP

Descripción

El Conmutador IP-PBX Panasonic KX-NS1000 tienen la salida SMDR REDCE para conectar el Tarificador de Llamadas Telefónicas o algún programa de captura de llamadas como datos de texto plano por RS232C o por TCP/IP con la misma dirección IP del NS1000 por el puerto 2300. Esta salida tiene un usuario "SMDR" que no se puede modificar y una contraseña que puede configurarse a través de la consola de administración web y que de forma predeterminada es "PCCSMDR".

En la siguiente pantalla del menú "Configuración PBX (PBX Configuration)" del submenu "11. Mantenimiento (11. Maintenance)", "1. Principal (Main)" se muestran los parámetros de configuración de la Salida SMDR REDCE del Conmutador NS1000, en la sección "Formato REDCE (SMDR Format)" se puede ver el "Puerto", seleccione uno de las siguientes opciones "RS232C" ó "LAN (TELNET)", los demás parámetros se recomienda no cambiarlos a menos que requiera la información especifica, en la siguiente sección "Información de impresión (Print information)" le recomendamos activar todos los parámetros con "Imprimir (Print)" ya que regularmente solo "Llamada Saliente (Outgoing Call)" esta en ese modo y todos los demás en "No imprimir (No Print)"

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-NS1000
Para más información del Conmutador Panasonic KX-NS1000



En el mismo menú "Configuración PBX (PBX Configuration)" en el submenu "11. Mantenimiento (11. Maintenance)", sección "1. Principal (Main)" se muestran los parámetros de configuración de la Opción SMDR REDCE del Conmutador NS1000, en la sección "Opción REDCE (SMDR Option)" se recomienda no cambiarlos a menos que requiera datos específicos de cada opción, en la siguiente sección "Red Local LAN (LAN)" se encuentra el "Número de puerto del REDCE (SMDR Port Number)" configurado en el 2300, no lo cambie a menos que sea estrictamente necesario, en la área "Contraseña REDCE (SMDR Password)" se encuentra el valor por defecto "PCCSMDR" puede ser cambiado si lo necesita.

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-NS1000



En el mismo menú "Configuración PBX (PBX Configuration)" en el submenu "11. Mantenimiento (11. Maintenance)", sección "1. Principal (Main)" se muestran los parámetros de configuración de la Opción SMDR REDCE del Conmutador NS1000, en la sección "RS232C" se pueden configurar los parámetros de comunicación del puerto RS232 como Velocidad en Baudios, bit de parada, Control de flujo, Código de nueva línea de impresión, longitud de palabra y bit de paro.

Configuración del Puerto RS232 de Salida SMDR REDCE del Conmutador Panasonic KX-NS1000



Conexión

La conexión entre el Conmutador Panasonic KX-NS1000 y el programa Tarificador o recolector de registros como el YAT es mediante una conexión TCP/IP con la misma dirección IP del Conmutador NS1000 que por defecto es 192.168.0.101 por el puerto 2300

Conexión TCP/IP


Conexión TCP/IP de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-NS1000

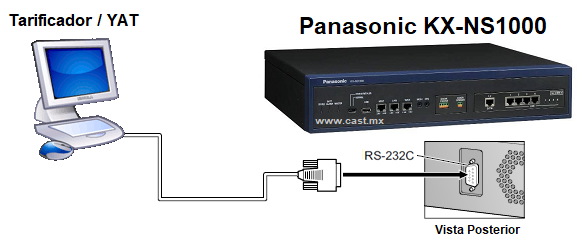

Conexión Serie RS-232C


Conexión RS-232C de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-NS1000
Para más información del Conmutador Panasonic KX-NS1000



Asignación de Pines Patillas de la Salida RS232

PBX
DB9 Hembra
No. Nombre de señal Función Tipo de Circuito
EIA CCITT
YAT REDCE SMDR Salida 9 Pines DB9 Hermbra de los Conmutadores Panasonic CASTelecom
2 RD (RXD) Recibir datos BB 104
3 SD (TXD) Transmitir datos BA 103
4 ER (DTR) Terminal de datos preparado CD 108.2
5 SG Mesa de señal Tierra AB 102
6 DR (DSR) Conjunto de datos preparado CC 107
7 RS (RTS) Petición de envío CA 105
8 CS (CTS) Cancelar envío CB 106



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 9 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-NS1000



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 25 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-NS1000



Configuración

La configuración en el Sistema Tarificador o en el Programa YAT para captura de registros de las llamadas telefónicas a un archivo de texto en el Conmutador Panasonic KX-NS1000 puede ser de dos formas:
Por Red LAN Configurar el tipo de puerto como TCP/IP, la dirección IP del Conmutador NS1000 que por default 192.168.0.101, el puerto de conexión 2300.
Por RS232C Configurar el tipo de puerto como Serial COM Port, seleccione el Serial Port COM1 por ejemplo y la velocidad de conexión de 19,200 además de verificar que la palabra sea de 8 Bits, Paridad None y Bit de paro 1.
Adicionalmente a esto quizás sea necesario configurar el salto de línea como <CR> + <LF>. La codificación es TTY ANSI. Debe de considerar que su programa Tarificador de llamadas debe de tener la habilidad de mandar de forma automática el usuario y la contraseña poco después de abrir la conexión con el puerto del conmutador.

Conexión TCP/IP


Configuración de dirección IP, tipo de puerto TCP/IP, puerto de conexión 2300 para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500

Conexión Serie RS-232C


Configuración del puerto serie RS232 COM1 con velocidad de 19,200 bps para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500



También es necesario cambiar el tipo de Extensión a .TXT, de los archivos del registro detallado de llamadas, esto ya que Windows por seguridad no deja guardar archivos con extensión .LOG. Para este cambio debe entrar al Menú Log, después Setting o puede oprimir las teclas Shift+Ctrl+L

Configuración de Extension a TXT de los archivos Conmutador Panasonic KX-NS500



Registro

Por seguridad el SMDR REDCE del Conmutador Panasonic KX-NS1000 al conectarse por TCP/IP necesita un Usuario y Contraseña para poder empezar a desplegar los registros de las llamadas. El Usuario NO puede cambiarse, es SMDR y la contraseña por defecto es PCCSMDR y se puede cambiar si lo desea. Al momento de conectarse el Programa, el conmutador NS1000 solo responde con un guion medio "-", inmediatamente sin retorno, teclee SMDR, el equipo responderá con "Enter Password:" teclee aquí la contraseña PCCSMDR y retorno. Después del Registro en la salida SMDR REDCE del NS1000 se desplegaran inmediatamente los registros de llamadas salientes principalmente y si se seleccionaron también saldrán los detalles de las llamadas entrantes, internas, registro / baja de grupo, estado de la habitación, aviso temporizado o llamada despertador y los errores leves y graves que el Conmutador NS1000 reporte.

Ejemplo de Registro de Conexión TCP/IP de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-NS1000






Conmutador Panasonic KX-TDE KX-TDA Configurar Salida SMDR REDCE Tarificador por RS-232 y TCP/IP

Descripción

Los Conmutadores IP-PBX y PBX Panasonic KX-TDE KX-TDA tienen la salida SMDR REDCE para conectar el Tarificador de Llamadas Telefónicas o algún programa de captura de llamadas como datos de texto plano por RS232C del KX-TDE KX-TDA o por TCP/IP con la misma dirección IP del KX-TDE por el puerto 2300. Esta salida tiene un usuario "SMDR" que no se puede modificar y una contraseña que puede configurarse a través de la consola de administración web y que de forma predeterminada es "PCCSMDR".

Tipos de Salida de acuerdo al modelo del Conmutador

Modelo del Conmutador Salida SMDR REDCE
Puerto Serie RS-232C COM Red LAN TCP/IP
KX-TDE100 RS-232C TCP/IP
KX-TDE200 RS-232C TCP/IP
KX-TDE600 RS-232C TCP/IP
KX-TDA100 RS-232C NO
KX-TDA100D RS-232C NO
KX-TDA200 RS-232C NO
KX-TDA600 RS-232C NO

En la siguiente pantalla de la Consola de Mantenimiento Unificado (PBX Unified Maintenance Console), en el menú "Menú del sistema" del submenu "11. Mantenimiento", "1. Principal" se muestran los parámetros de configuración de la Salida SMDR REDCE de los Conmutadores TDE y TDE, en la sección "Formato REDCE (SMDR Format)" se puede ver el "Puerto", seleccione uno de las siguientes opciones "RS232C" para TDA y TDE ó "LAN (TELNET)" solo para TDE, los demás parámetros se recomienda no cambiarlos a menos que requiera la información especifica, en la siguiente sección "Información de impresión (Print information)" le recomendamos activar todos los parámetros con "Imprimir (Print)" ya que regularmente solo "Llamada Saliente (Outgoing Call)" esta en ese modo y todos los demás en "No imprimir (No Print)"

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-TDE y KX-TDA
Para más información del Conmutador Panasonic KX-TDE y KX-TDA



En el mismo menú "Menú del sistema" en el submenu "11. Mantenimiento", sección "1. Principal" se muestran los parámetros de configuración de la Opción SMDR REDCE del Conmutador TDA y TDE, en la sección "Opción REDCE" se recomienda no cambiarlos a menos que requiera datos específicos de cada opción, en la siguiente sección "Red Local LAN (LAN)" se encuentra el "Número de puerto del REDCE (SMDR Port Number)" configurado en el 2300, no lo cambie a menos que sea estrictamente necesario, en la área "Contraseña del REDCE (SMDR Password)" se encuentra el valor por defecto "PCCSMDR" puede ser cambiado si lo necesita.

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-TDE y KX-TDA



En el mismo menú "Configuración PBX (PBX Configuration)" en el submenu "11. Mantenimiento (11. Maintenance)", sección "1. Principal (Main)" se muestran los parámetros de configuración de la Opción SMDR REDCE de los Conmutadores TDE y TDA, en la sección "RS232C" se pueden configurar los parámetros de comunicación del puerto RS232 como Velocidad en Baudios, bit de parada, Control de flujo, Código de nueva línea de impresión, longitud de palabra y bit de paro.

Configuración del Puerto RS232 de Salida SMDR REDCE del Conmutador Panasonic KX-TDA y KX-TDE



Conexión

La conexión entre el Conmutador Panasonic KX-TDA y KX-TDE y el programa Tarificador o recolector de registros como el YAT es mediante una conexión TCP/IP con la misma dirección IP del Conmutador Panasonic TDE que por defecto es 192.168.0.101 por el puerto 2300

Conexión TCP/IP


Conexión TCP/IP de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-TDA y KX-TDE

Conexión Serie RS-232C


Conexión RS-232C de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic TDA y TDE
Para más información del Conmutador Panasonic KX-TDE y KX-TDA



Asignación de Pines Patillas de la Salida RS232

PBX
DB9 Hembra
No. Nombre de señal Función Tipo de Circuito
EIA CCITT
YAT REDCE SMDR Salida 9 Pines DB9 Hermbra de los Conmutadores Panasonic CASTelecom
2 RD (RXD) Recibir datos BB 104
3 SD (TXD) Transmitir datos BA 103
4 ER (DTR) Terminal de datos preparado CD 108.2
5 SG Mesa de señal Tierra AB 102
6 DR (DSR) Conjunto de datos preparado CC 107
7 RS (RTS) Petición de envío CA 105
8 CS (CTS) Cancelar envío CB 106



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 9 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TDE y KX-TDA



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 25 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TDE y KX-TDA



Configuración

La configuración en el Sistema Tarificador o en el Programa YAT para captura de registros de las llamadas telefónicas a un archivo de texto en los Conmutadores Panasonic modelos KXTDA y KXTDE puede ser de dos formas:
Por Red LAN Configurar el tipo de puerto como TCP/IP, la dirección IP de los equipos Conmutador KX-TDE100, KXTDE200 y KXTDE600 es por default 192.168.0.101, el puerto de conexión 2300.
Por RS232C Para los equipos Conmutadores KXTDA100, KXTDA100D, KXTDA200, KXTDA600, KX-TDE100, KXTDE200 y KXTDE600 se puede configurar el tipo de puerto como Serial COM Port, seleccione el Serial Port COM1 por ejemplo y la velocidad de conexión de 19,200 además de verificar que la palabra sea de 8 Bits, Paridad None y Bit de paro 1.
Adicionalmente a esto quizás sea necesario configurar el salto de línea como <CR> + <LF>. La codificación es TTY ANSI. Debe de considerar que su programa Tarificador de llamadas debe de tener la habilidad de mandar de forma automática el usuario y la contraseña poco después de abrir la conexión con el puerto del conmutador.

Conexión TCP/IP


Configuración de dirección IP, tipo de puerto TCP/IP, puerto de conexión 2300 para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500

Conexión Serie RS-232C


Configuración del puerto serie RS232 COM1 con velocidad de 19,200 bps para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500



También es necesario cambiar el tipo de Extensión a .TXT, de los archivos del registro detallado de llamadas, esto ya que Windows por seguridad no deja guardar archivos con extensión .LOG. Para este cambio debe entrar al Menú Log, después Setting o puede oprimir las teclas Shift+Ctrl+L

Configuración de Extension a TXT de los archivos Conmutador Panasonic KX-NS500



Registro

Por seguridad el SMDR REDCE en los Conmutador IP-PBX Panasonic con IPCMPR KX-TDE100 y KX-TDE200, o con IPCEMPR KX-TDE600 también se pueden conectar por TCP/IP necesita un Usuario y Contraseña para poder empezar a desplegar los registros de las llamadas. El Usuario NO puede cambiarse, es SMDR y la contraseña por defecto es PCCSMDR y se puede cambiar si lo desea. Al momento de conectarse el Programa, el conmutador KX-TDE solo responde con un guion medio "-", inmediatamente sin retorno, teclee SMDR, el equipo responderá con "Enter Password:" teclee aquí la contraseña PCCSMDR y retorno. Después del Registro en la salida SMDR REDCE de los IPPBX TDE se desplegaran inmediatamente los registros de llamadas salientes principalmente y si se seleccionaron también saldrán los detalles de las llamadas entrantes, internas, registro / baja de grupo, estado de la habitación, aviso temporizado o llamada despertador y los errores leves y graves que el Conmutador KXTDE reporte.

Ejemplo de Registro de Conexión TCP/IP de la Salida SMDR REDCE del Tarificador o Programa de Captura de Registros del Conmutador Panasonic KX-NS1000









Conmutador Panasonic KX-TES824 KX-TEM824 Configurar Salida SMDR REDCE Tarificador por RS-232

Descripción

Los Conmutadores Multilínea PBX Panasonic KX-TES824 KX-TEM824 tienen la salida SMDR REDCE para conectar el Tarificador de Llamadas Telefónicas o algún programa de captura de llamadas como datos de texto plano por RS232C.

De forma predeterminada la salida esta activa por lo que basta con conectar el cable Serie RS232 del Equipo Panasonic KX-TE a un dispositivo que reciba la comunicación como anteriormente se hacia a una impresora serie o a una computadora con puerto RS232.

Configuración de Salida SMDR REDCE del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TES824 y KX-TEM824



En la Consola de Mantenimiento KX-TE maintenance Console puede modificar algunos parámetros de acuerdo a sus necesidades especificas, pero como le comentamos anteriormente el puerto esta activo y funcional con tan solo detectar un dispositivo listo para recibir la cadena de datos por el puerto serie RS232.

Los valores de fabrica para la salida SMDR REDCE de Conmutador Panasonic KX-TES824 y KX-TEM824 son 9600, N, 8, 1 + CR+LF

Configuración de la Consola de Mantenimiento KX-TE Maintenance Console de Salida SMDR REDCE del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TES824 y KX-TEM824



Conexión

La conexión entre el Conmutador Panasonic KX-TES y KX-TEM y el programa Tarificador o recolector de registros como el YAT es mediante una conexión Serie RS232 con cable cruzado.

Asignación de Pines Patillas de la Salida RS232

PBX
DB9 Hembra
No. Nombre de señal Función Tipo de Circuito
EIA CCITT
YAT REDCE SMDR Salida 9 Pines DB9 Hermbra de los Conmutadores Panasonic CASTelecom
2 RD (RXD) Recibir datos BB 104
3 SD (TXD) Transmitir datos BA 103
4 ER (DTR) Terminal de datos preparado CD 108.2
5 SG Mesa de señal Tierra AB 102
6 DR (DSR) Conjunto de datos preparado CC 107
7 RS (RTS) Petición de envío CA 105
8 CS (CTS) Cancelar envío CB 106



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 9 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TES824 y KX-TEM824



Diagrama de conexión
Para conectar un PC / Impresora con un conector RS-232C de 25 pines patillas

Configuración de salida RS232C Diagrama de conexión Para conectar un PC / impresora con un conector RS-232C de 9 patillas del Conmutador Panasonic KX-TES824 y KX-TEM824
Para más información del Conmutador Panasonic KX-TES824 y KX-TEM824



Configuración

La configuración en el Sistema Tarificador o en el Programa YAT para captura de registros de las llamadas telefónicas a un archivo de texto en los Conmutadores Panasonic modelos KXTES y KXTEM se explica a continuación;
Por RS232C Para los equipos Conmutadores KXTES824 y KXTEM824 se puede configurar el tipo de puerto como Serial COM Port, seleccione el Serial Port COM1 por ejemplo y la velocidad de conexión de 9,600 además de verificar que la palabra sea de 8 Bits, Paridad None y Bit de paro 1.
Adicionalmente a esto quizás sea necesario configurar el salto de línea como <CR> + <LF>. La codificación es TTY ANSI. Debe de considerar que su programa Tarificador de llamadas debe de tener la habilidad de mandar de forma automática el usuario y la contraseña poco después de abrir la conexión con el puerto del conmutador.

Conexión Serie RS-232C


Configuración del puerto serie RS232 COM1 con velocidad de 19,200 bps para obtener el tarificador o registro detallado de llamadas de la Salida SMDR REDCE del Conmutador Panasonic KX-NS500



También es necesario cambiar el tipo de Extensión a .TXT, de los archivos del registro detallado de llamadas, esto ya que Windows por seguridad no deja guardar archivos con extensión .LOG. Para este cambio debe entrar al Menú Log, después Setting o puede oprimir las teclas Shift+Ctrl+L

Configuración de Extension a TXT de los archivos Conmutador Panasonic KX-NS500







NUEVO EQUIPO TOUCH: Grabadora de Llamadas, Grabadora de Juntas y Reuniones, Correo de Voz, Registro Detallado de Llamadas todo en un solo Equipo, SiGraba Smart Touch, para más información siga aquí...





CASTelecom es un participante del Programa de Afiliados de Amazon.com.mx, un programa filial de publicidad diseñado para proporcionar los medios a los sitios para obtener comisiones por publicidad, al hacer publicidad y enlaces a Amazon.com.mx.





Forma de Contacto

Lo invitamos a completar nuestra forma de contacto donde responderemos a la brevedad y lo atenderemos con mucho gusto, si desea otras formas de contacto o comunicación, seleccione aquí...



Información requerida:

Nombre:

Empresa:

Teléfono:

Extensión:

Celular:

Email:

Desea Recibir Información de Promociones y Noticias por E-Mail Celular

Información Solicitada:

MUY IMPORTANTE

Todos los mensajes son respondidos, Por Favor revise su Carpeta de Mensajes de Entrada y Mensajes de Correo NO Deseado.

Agregue la Cuenta CASTelecom@cast.mx a la lista de "Remitentes Seguros"



Si tiene problemas con Nuestra forma de Contacto solo recargue la pantalla con F5 o "Actualizar" o contactanos por
Whatsapp



Si su cuenta es @Hotmail.com o @Live.com o @Outlook.com por favor lea esto...



A la brevedad posible serán resueltas sus dudas y reiteramos, Todos los mensajes son Contestados agradeceremos que revise su Bandeja de Correo No Deseado ya que nuestros mensajes pueden caer ahí y perderse.



Si después de llenar el formulario NO recibe un correo de confirmación, por favor envíe un Email a CASTelecom@cast.mx o utilice otra de nuestras formas de Contacto.









    Los 30 Años de la Historia del Conmutador PBX Panasonic

    En 2016 marcará 30 años de comunicaciones pioneros de Panasonic y empieza la celebración con este vídeo para ver la historia completa de PBX, de la tecnología analógica a la tecnología IP y más allá ...

    Panasonic Business Communication Systems Product PBX Lineup
